机械剥离专用蓝膜在使用方面有什么小技巧？

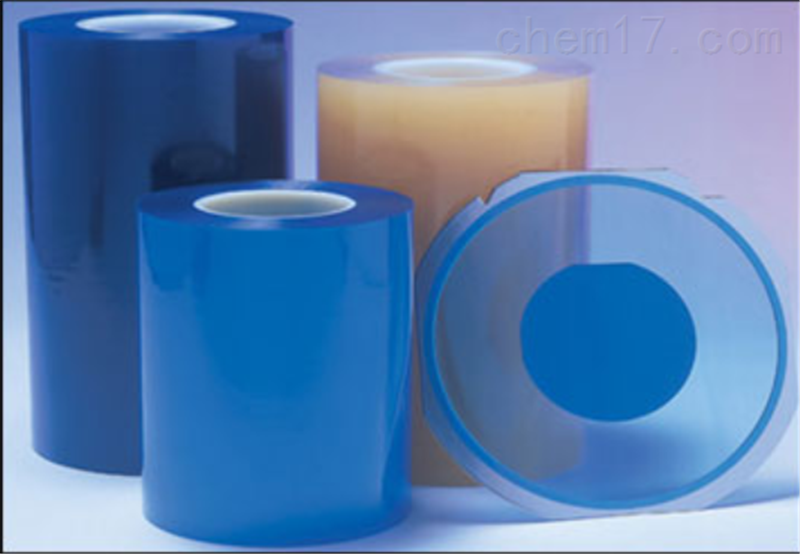

　　机械剥离专用蓝膜是一种在电子制造、半导体加工等领域广泛应用的特种胶膜，主要用于保护和固定精密元件，并在机械剥离过程中确保元件不受损伤。该蓝膜具有诸多优势。其良好的可剥离性保证了在机械剥离过程中，蓝膜能轻松被剥离，不会带走保护层或损伤元件表面。同时，蓝膜还具备高温耐受性，能在高温环境下保持稳定，不会因温度变化而发生形变或变脆。此外，无残胶性也是其一大特点，机械剥离后元件表面不会留下任何胶质残留，确保了元件的清洁度。

　　机械剥离专用蓝膜的使用小技巧：

　　一、使用前准备

　　环境检查

　　温湿度控制：操作环境温度建议保持在15℃～25℃，相对湿度40%～60%。

　　原因：高温易导致胶层软化，低温可能使胶层变脆；湿度过高会引发吸湿变形，过低则可能产生静电吸附灰尘。

　　洁净度要求：操作区域需达到Class 1000（ISO 6级）或更高洁净标准，避免灰尘、油污污染蓝膜表面。

　　措施：使用无尘车间或局部洁净工作台，操作人员穿戴防静电服、手套及口罩。

　　蓝膜检查

　　外观检查：确认蓝膜无划痕、褶皱、气泡或分层现象，胶层均匀无残胶。

　　粘性测试：取小样粘贴于标准测试片（如硅片），以90°角缓慢剥离，检查剥离力是否符合要求（通常为0.5～5N/25mm，依具体型号而定）。

　　有效期确认：检查蓝膜生产日期及保质期，过期产品可能因胶层老化导致性能下降。

　　基材处理

　　清洁基材：用异丙醇（IPA）或专用清洁剂擦拭基材表面，去除指纹、油污或颗粒物，干燥后使用。

　　表面平整度：确保基材无弯曲、翘曲或凸起，否则可能导致蓝膜贴合不紧密，剥离时残胶或破损。

　　二、贴合操作规范

　　贴合方法

　　手动贴合：

　　撕开蓝膜背纸约5cm，对齐基材边缘后缓慢放下，用滚轮或软质刮板从中心向四周均匀施压，排除气泡。

　　注意：避免手指直接接触胶层，防止油脂污染或局部压力过大导致变形。

　　自动贴合机：

　　调整设备参数（如贴合速度、压力、温度），确保蓝膜与基材完q贴合且无气泡。

　　校准：定期检查设备精度，避免因机械误差导致贴合偏移或张力不均。

　　贴合压力与速度

　　压力控制：贴合压力通常为0.1～0.5MPa，压力过大会导致胶层溢出或基材变形，过小则可能产生气泡。

　　速度控制：手动贴合时速度需均匀缓慢；自动设备需根据蓝膜厚度调整速度（如薄膜宜慢速贴合）。

　　边缘处理

　　贴合后检查边缘是否平整，必要时用刀片修剪多余蓝膜，防止剥离时边缘翘起导致残胶。

　　三、剥离操作要点

　　剥离角度与速度

　　角度控制：以90°～180°角缓慢剥离，避免小角度撕扯导致基材损伤或残胶。

　　速度控制：剥离速度建议为10～50mm/s，速度过快可能引发胶层断裂或基材振动。

　　剥离力监测

　　使用张力计或自动剥离设备实时监测剥离力，确保其在安全范围内（通常为0.5～3N），避免因力过大导致基材破裂。

　　残胶处理

　　若剥离后发现残胶，可用棉签蘸取少量异丙醇（IPA）或专用清洁剂轻轻擦拭，避免刮伤基材表面。

　　注意：清洁后需彻d干燥，防止溶剂残留影响后续工艺。

　　四、使用环境与存储衔接

　　使用中环境控制

　　避免在阳光直射、高温或高湿环境中操作，防止蓝膜性能快速衰减。

　　若需临时存放已贴合蓝膜的基材，应使用防尘盒或密封袋封装，并标注贴合日期及参数。

　　剩余蓝膜保存

　　未使用的蓝膜需按原包装密封保存，加入干燥剂防潮，并放置在阴凉干燥处。

　　禁忌：严禁与有机溶剂、酸碱物质或尖锐物品混放，防止胶层污染或物理损伤。

　　五、安全与废弃处理

　　操作安全

　　佩戴防切割手套及护目镜，防止蓝膜边缘划伤皮肤或眼睛。

　　使用易燃溶剂（如IPA）时需远离火源，并确保通风良好。

　　废弃处理

　　废弃蓝膜需按工业垃圾分类处理，避免随意丢弃造成环境污染。

　　含胶残渣的废弃物需交由专业回收机构处理，符合环保法规要求。
